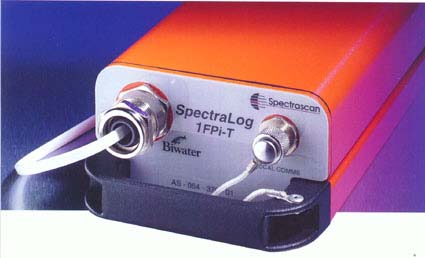

Spectrascan (UK) har nylig introdusert Spectralog serien av dataloggere for trykk og mengde. Sonevannmåling er første skritt på veien mot å redusere lekkasjer og beregne lekkasjekostnader. Med Spectralog kan man raskt og rimelig sette opp en sentral for overvåkning av vannmålere med pulsgiver over telefonlinje eller GSM (GSM støtte ventes i løpet av 2001). Men Spectralog fungerer også som en rimelig løsning for å knytte nye vannmålere til eksisterende driftsovervåking. Spectralog støtter logging fra de fleste vannmålere (4-20mA eller puls inngang) og kan også brukes sammen med Quadrina innstikksmålere. Loggeren har et solid og vanntett kabinett og kan stå under vann i lengre perioder uten å ta skade (IP68). Et internt litium-ion batteri sørger for 5-10 års vedlikeholdsfri drift.

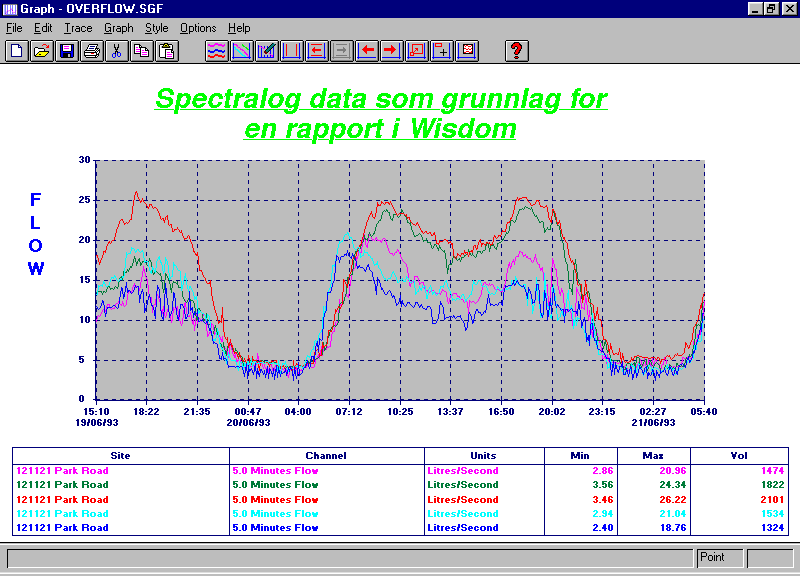

Wisdom programpakken, som leveres separat, kan innhente data fra loggere over telefonlinje eller egen kabel. Den kan konfigureres for automatisk dataeksport til andre driftsovervåkingssystemer. Men Wisdom fungerer også som et komplett system for overvåkning med innebygget rapport generator som gir oversikt over loggerdata og kan vise kurver med trykk og mengde. Wisdom er i ferd med å bygges ut til støtte for rapportering og lagring av alle nye måleparametere som CENSAR teknologien åpner for.

Som kunde kan man laste ned siste versjon av Wisdom på våre support sider. Ta kontakt for passord.

Wisdom kan konfigureres til å starte forskjellige alarm prosesser (som for eksempel å sende ut melding til mobiltelefon eller personsøker) dersom trykk eller mengde skrider utenfor forhåndsdefinerte verdier. Hele fire alarmnivå kan settes opp: To for nedre grense og to for øvre grense.

Psion Workabout eller bærbar PC kan benyttes for avlesning og konfigurering av loggere uten telefon forbindelse.

Følgende modeller er tilgjengelig pr. 01-06-2000

Loggere med trykksensor finnes i en 0-10 bar utgave eller en 0-20 bar utgave. Det finnes også en spesiell trykksensor med større nøyaktighet (±0,2% FSR mot ±0,5% FSR på standardutgave).

Manuelt avlesbare loggere	Loggere med modem for fjernavlesning/telefoni	Målekanaler
Spectralog 1F	Spectralog 1FT	Mengde
Spectralog 1P	Spectralog 1PT	Trykk med ekstern sensor
Spectralog 1Pi	Spectralog 1PiT	Trykk med innebygd sensor
Spectralog 1FP	Spectralog 1FPT	Mengde og trykk (ekstern sensor)
Spectralog 1FPi	Spectralog 1FPiT	Mengde og trykk (intern sensor)

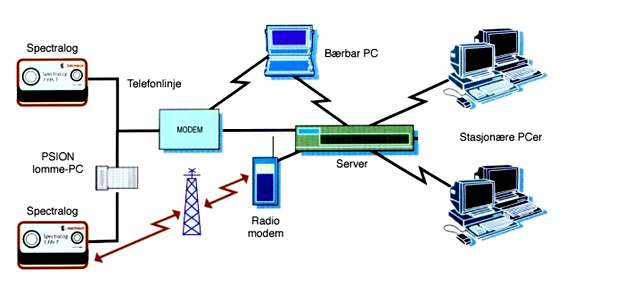

Koblingsdiagram for Spectralog [til toppen]

Generelle Spesifikasjoner for Spectralog [til toppen]

Minne (alle loggere)	Minimum 128 kilobytes, kan være mer avhengig av hvor mye minne som benyttes av instrukser. Kapasitet for data over opptil 380 dager ved 15 minutters intervaller. Stilles inn til å til å stoppe logging når lageret er fullt eller syklisk lagring der eldste data slettes først.
Digital Input (for mengde)	Med støtte for Contact Closure, Open Drain MOSFET, ABB Kent LRP / HRP / DRP / MSM / PSM, ABB Kent AquaMag, Aquaprobe, Socam Meinecke RO1.1, OPTO 06, Sclumberger Target/Cyble, Krone, Quadrina MEP/QEP, MeterMate MM10. Maksimal puls frekvens 1000 Hz. Aktiveringsspenning 6V og 10V.
Intern Trykkomformer	Hannplugg for hurtig kobling. 0-10 bar eller 0-20 bar. Nøyaktighet ±0.5% FSR standard (± 0,2% spesialutgave). Overtrykk er 3 ganger det totale virkeområdet. Automatisk nullkalibrering.
Analog Input (for ekstern trykkomformer)	Tilkoblingsmulighet for en lang rekke eksterne omformere for måling av trykk og dybde. Typisk virkeområde 0-250 mbar til 25 bar. Av andre input tilkoblinger finnes 0-10 mA, 0-20 mA, 0-5V, 0-10 V. Nøyaktighet ±0.1% FSR.
Kommunikasjon	Lokalavlesning (alle loggere): 19200 baud via RS232 seriellport. Fjernavlesning (loggere med modem): Telefoni ved V22bis (2400 baud), V22 (1200 baud) og V21 (300 baud).
Loggerintervall	Justerbart fra 1 sekund til 24 timer.
Alarm/Varsling	Programerbare alarmer for høy, høy-høy, lav, lav-lav og når minne er 90% fullt. Loggere med modem kan ringe opp en server ved alarm. Opptil 6 forskjellige telefon nummer kan lagres.
Strømforsyning	Lithium Thionyl Klorid batteri med kapasitet for opptil 10 års kontinuerlig bruk.
Omgivelser	Anvendelsesområde: -10°C til 60°C Ved oppbevaring: -40°C til 85°C Fuktighetsnivå: 5 til 100% RF Maksimal operativ høyde: 5000 meter over havet Vanntett i henhold til IP68
Dimensjoner	110 x 60 x 205 mm for Manuell Logger 110 x 60 x 275 mm for Telefonisk Logger (har innebygget modem)
Vekt	1.10 kg Manuell Logger 1.50 kg Telefonisk Logger
